S13-M ? RL系列立體三角卷鐵芯油浸式變壓器
產品概述
S13-M.RL系列立體三角卷鐵芯油浸式變壓器不同于傳統的平面疊片式鐵心變壓器。鐵心是由單框片立體三角形布置的三相柱軛組成。每個柱體由優質冷軋硅鋼薄帶連續卷制帶寬經數控開料機作直線或曲線剪切。帶料在鐵心卷繞機上卷繞組成圓形或折邊圓弧框片后經充氮退火處理以消除加工應力，晶格重新取向，提高導磁率，改善電磁性能；高低壓線圈使用專用繞線機，直接在鐵心柱紙筒上繞制，整體結構堅實緊湊，器身采用上下鐵軛絕緣和層壓木拉螺桿拉緊線圈，使之穩固牢靠，能承受突發短路時的沖擊力。提高了電壓質量和供電的可靠性，是有利于環保的綠色節能設備，為城鄉電網改造工程中推廣使用的新產品。
結構特點
◆ 鐵心材質性能不低于30ZH110冷軋硅鋼片；三相三柱立體對稱結構有最平衡的磁路；每組(卷)心片由薄鋼帶在專用鐵心卷繞機上卷制，壓力均勻緊實；鐵心框片經真空退火處理，消除應力，提高電磁性能；鐵心表面涂環氧樹脂漆，防潮、固化。
◆ 繞組采用無氧銅材質的紙包扁銅線或QQ-2縮醛漆包圓通線；低壓采用雙層、四層或新螺旋式、箔繞；高壓為多層圓筒式，油道為瓦楞式或簾式結構，層間絕緣為雙面點膠紙；低壓及高壓表面均加繞環氧樹脂半干性玻璃絲纖維帶，增加機械性。
◆ 器身、引線采用絕緣板制作上下鐵軛絕緣；層壓木制作平衡墊塊；層壓紙板制作引線支架；所有緊固件均為有效鎖緊的放松螺母。
◆ 油箱采用三角形結構的全密封波紋油箱，三相均布置波紋片以保證有效散熱及補償隨油溫變化的膨脹體積；箱蓋上裝有帶壓力釋放閥的油位計便于加油及觀察油面高度，及變壓器內部突發故障時壓力釋放閥安全保護。

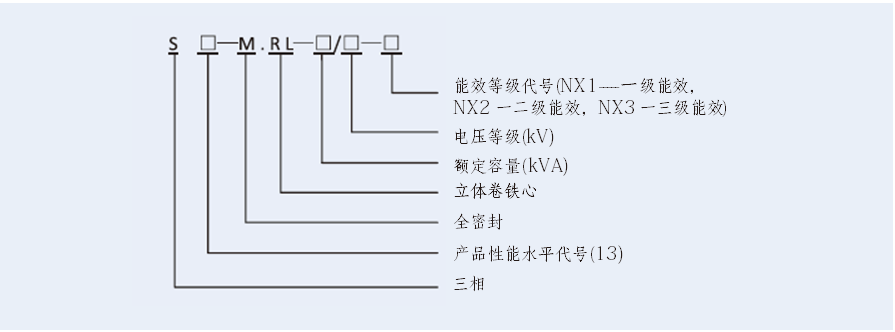

型號及含義

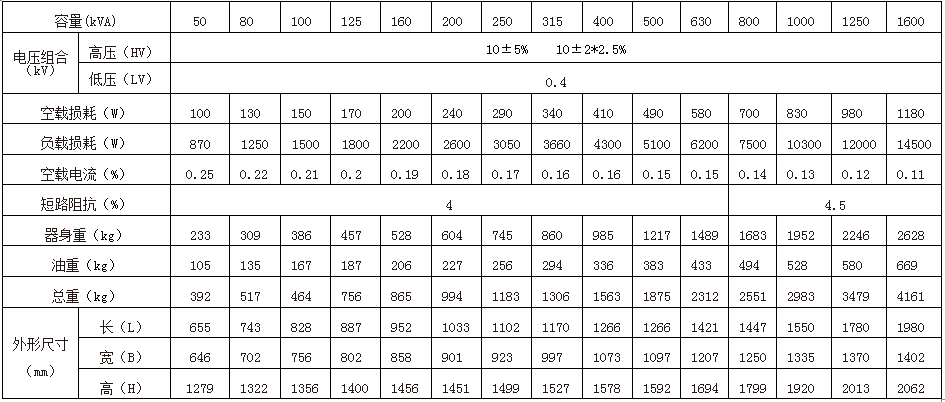

S13-M.RL系列立體三角卷鐵芯變壓器性能參數
