SCB11系列干式電力變壓器
產品概述
該系列環氧樹脂澆注干式變壓器材料優質、配方科學,采用生產、檢測設備嚴格按工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不同配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
執行標準
◆ IEC60076-11.2004 干式電力變壓器
◆ GB1094.1-2013 電力變壓器
◆ GB1094.11-2007 干式電力變壓器
◆ GB/T10228-2008 干式電力變壓器技術參數和要求
◆ JB/T1008-2004 6kV~ 500kV級電力變壓器聲級
產品特點
◆ 安全，防火，無污染，可直接運用于負荷中心。
◆ 采用瑞士T+M技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長。
◆ 低損耗、低噪音，節能效果明顯，免維護。
◆ 散熱性能好，過負載能力強，強迫風冷時可提高容量運行。
◆ 防潮性能好，適應高濕度和其它惡劣環境中運行。
◆ 可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置。
◆ 體積小，重量輕，占地空間少，安裝費用低。
結構特點
◆ 高壓繞組導體采用高導電率的無氧銅箔，匝間采用F級絕緣材料,繞組內外均采用進口玻璃絲網格板作骨架。銅箔連同匝絕緣在高壓箔繞機上一次編程，微機控制，激光定位，引出用氬弧焊自動焊接，分段繞制而成，然后裝入模具中，在真空下帶填料的樹脂澆注成型。
◆ 低壓繞組采用與高壓繞組高度相同的銅箔，連同F級匝間絕緣在低壓箔繞機上繞制。繞制時繞組引出線用銅排經氬弧焊自動焊接后引出，繞組中間放入成型撐條形成氣道，端部用樹脂灌封，固化成型。
◆ 鐵心采用晶粒取向冷軋硅鋼片，45度全斜接縫及鐵軛無穿孔結構，以保證較低的空載損耗。鐵心夾緊采用國內獨步的預應力，透氣方鋼夾件結構，心柱采用絕緣帶綁扎，上下夾件采用內拉板結構，鐵心表面采用特殊樹脂密封工藝，因此增加了結構強度和夾持力，同時也降低了噪音。

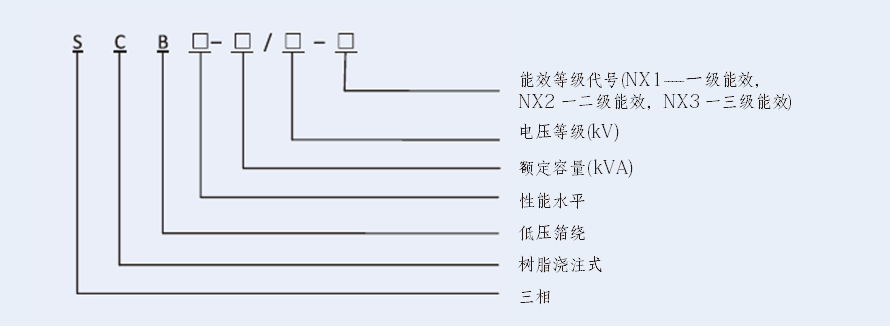

型號及含義

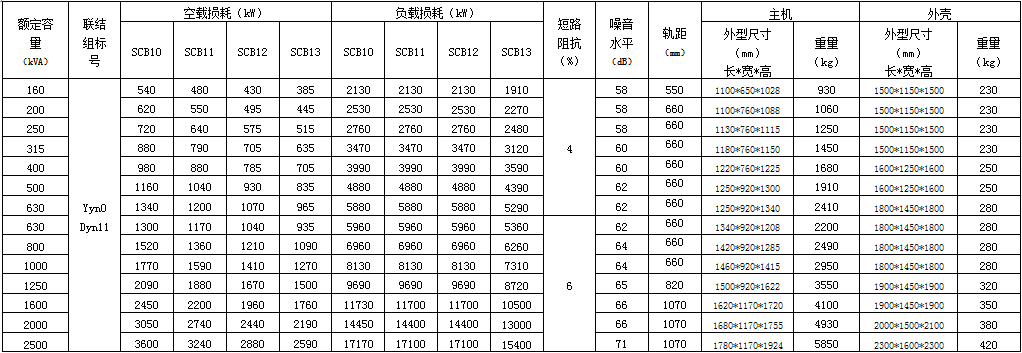

SCB11系列干式變壓器技術參數和外形尺寸
