S13系列油浸式變壓器
產品概述
S13系列油浸式變壓器具有低損耗、低噪音、效率高等優點，良好的節能效果并減少污染，全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。
使用條件
◆ 環境溫度上限：+40℃
◆ 環境溫度下限：-25℃
◆ 海拔高度：<1000m
◆ 月平均相對濕度上限：90% ( 20℃ )
◆ 安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內或戶外。
執行標準
GB 1094 電力變壓器
GB/T15164 油浸式電力變壓器負載導則
GB/T6451 三相油浸式電力變壓器技術參數和要求
GB 2536 變壓器油
GB 311.1 高壓輸配電設備的絕緣試驗
JB/T501 電力變壓器試驗導則
GB 10237 電力變壓器絕緣水平和絕緣試壓外絕緣的空氣間隙
DL/T572 變壓器運行規程
上述標準以新發布的為準;設備的其他要求應以相應的新的國家或行業標準為準。
產品特點
◆ 變壓器鐵芯采用優質晶粒取向冷軋硅鋼片，多級階梯型，三接縫或五接縫，全斜無綁扎結構，空載損耗低、噪音小。
◆ 高低壓繞組均采用優質無氧銅線繞制，低壓繞組容量500kVA及以下采用雙層圓筒式結構，容量630kVA及以上采用箔繞結構，高壓繞組多層圓筒式結構。具有足夠的電氣強度、機械強度和散熱能力。
◆ 變壓器聯結組別采用Dyn11，減少諧波對電網的影響，改善供電質量。
◆ 變壓器為全密封結構，延長使用壽命，免吊芯免維護。
◆ 實測噪音值低于標準。本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的卸零部件，進行驗收項目試驗，合格后即可投入使用。

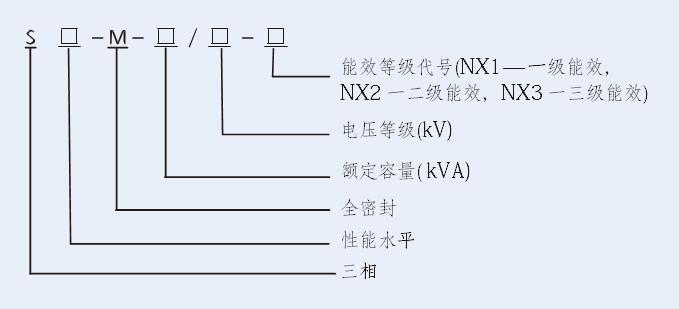

型號及含義
S13型低損耗變壓器技術參數及外形尺寸
