S(B)H15系列油浸式非晶合金變壓器
產品概述
非晶合金是一種新型節能材料，采用快速冷凝生產工藝，其物理狀態表現為金屬原子呈現無序非晶體排列。它與硅鋼的晶體結構不同，更利于被磁化和去磁。其鐵心片薄，僅0.025mm，不到常用硅鋼片的1/10。這種新材料用于變壓器鐵心，具有高飽和磁感應強度、低損耗、低激磁電流、良好的溫度穩定性等特點。鐵芯采用單框或三相五柱卷鐵心。鐵心夾緊用薄板或成型框架結構。高低壓線圈為矩形結構。非晶合金變壓器空載損耗低、抗短路能力強、結構優化、優勢明顯，符合我國政府倡導的“節約資源、保護環境、建設節約型社會”。是目前節能效果比較理想的配電變壓器。
主要特點
◆ 變壓器鐵心采用非晶合金帶材卷制而成，空載損耗比S9型變壓器降低75%，空載電流下降約80%。
◆ 變壓器低壓采用箔繞線圈，增強變壓器承受短路的能力。
◆ 變壓器聯結組別采用D.yn11，減少諧波對電網的影響，改善供電質量。
◆ 變壓器箱體采用全密封結構，延長使用壽命，免維護。
◆ 變壓器采用真空注油，排除線圈中的氣泡，確保絕緣性能的穩定。

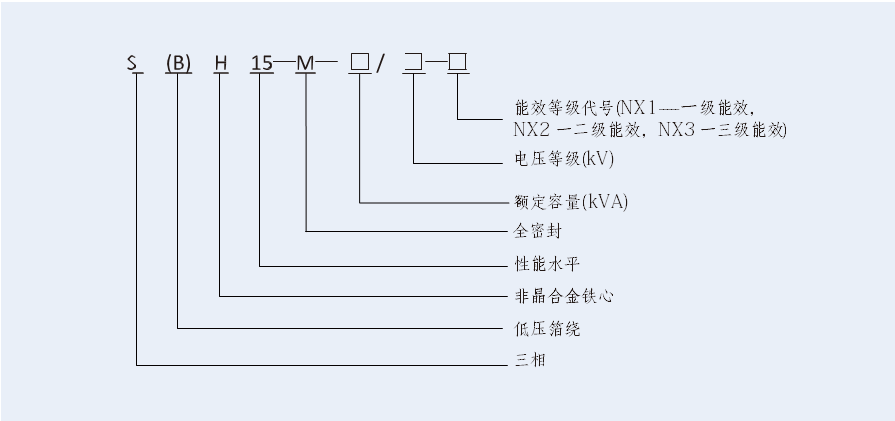

型號及含義

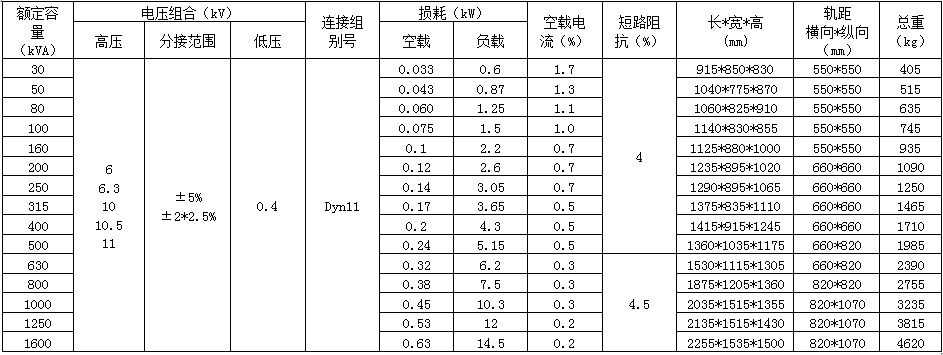

S(B)H15-M系列非晶合金油浸式變壓器技術參數和外形尺寸
注：以上外形尺寸數據僅供參考，我公司保留更改數據的權利。
