HXGN17-12高壓環網開關柜
概述
HXGN17-12高壓環網開關柜是三相交流50Hz、額定電壓3.6～12kV交流高壓成套電器裝置。它采用具有靜觸頭絕緣罩的交流高壓負荷開關、交流高壓負荷開關－熔斷器組合電器作為主開關，主要用于三相交流環網、終端配電網和工業用電設備，起接受、分配電能和保護等作用。廣泛應用于城市電網建設和農網改造工程、工礦企業和公共設施等。
主要特點
◆ 開關柜為金屬封閉箱式結構，柜體骨架 KS(8MF) 型材加工而成，柜體全部采用組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸；
◆ 主開關采用了具有靜觸頭絕緣罩的負荷開關和負荷開關－熔斷器組合電器，本環網柜分為母線室、開關室和儀表室，省去了相關隔板和斷口插板，可防止柜內弧光短路事故，確保檢修和更換熔斷器的工作人員的人身安全；
◆ 主開關可根據用戶要求選用壓氣式負荷開關或真空負荷開關及其熔斷器的組合電器，而開關柜外形尺寸可基本保持不變；
◆ FN12-12型負荷開關為壓氣式滅弧結構，額定開斷電流次數高于100次，最大開斷電流達1800A，滅弧性能穩定可靠；
◆ 真空負荷開關機械壽命次數達到 10000 次，使用壽命長、性能優良，是電力系統推廣的產品；
◆ 操作機構可手動和電動，便于實現電力系統的“三遙”要求；
◆ 具有完善的防止電氣誤操作裝置，滿足“五防”要求。

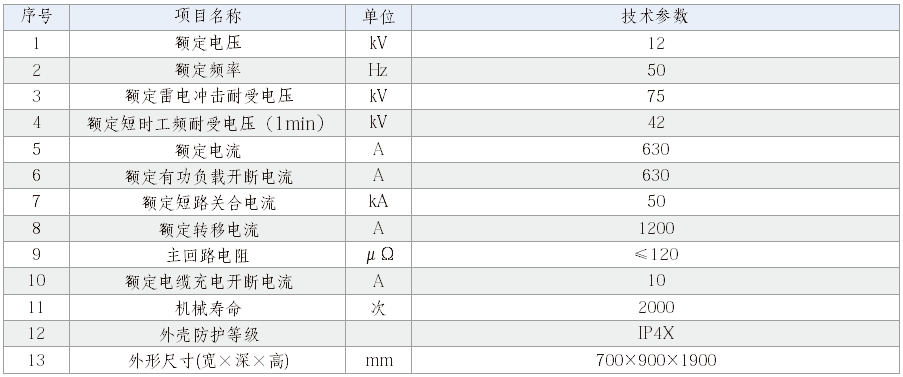

主要技術參數
