XGN2-12箱型固定式金屬封閉開關設備
概述
XGN2-12箱型固定式金屬封閉開關設備適用于三相交流50Hz、額定電壓為3.6～12kV的單母線、單母線帶旁路和雙母線系統中作為接受和分配電能之用，主要適用于發電廠、變電站、工礦企業及高層建筑的變配電中心等場所，本開關柜的主開關采用ZN28-12或VS1-12真空斷路器。
本開關柜符合IEC60298、GB3906、DL404等標準，具備完善的“五防”功能，整柜的安全度較高。
主要特點
◆ 柜體采用角鋼焊接，也可采用型鋼栓接，外敷鋼板結構；
◆ 柜體由母線室、斷路器室、繼電器室和電纜室四個獨立的隔室組成，各室之間由金屬封板隔開；
◆ 斷路器固定安裝在設有壓力釋放通道的斷路器隔室內，操作機構安裝于柜外前左位置，二者之間用水平軸、拉桿等連接；
◆ 斷路器、上、下隔離開關、前后門之間采用JSXGN型箱式柜專用機械鎖機構與機械程序鎖并用的聯鎖方式，滿足開關柜的“五防”要求；
◆ 進出線方式可從柜頂架空進出線，也可從柜底電纜進出線；
◆ 開關柜為雙面維護，不靠墻安裝，在斷路器室和電纜室均安裝有照明燈；
◆ 前門的下方有與柜寬方向平行的接地銅排，以使每柜安全可靠地接地；
◆ 可采用常規控制保護和微機保護兩種方案，使開關柜的設計達到了典型化和模塊化，使開關柜運行更可靠，并實現無人值守。

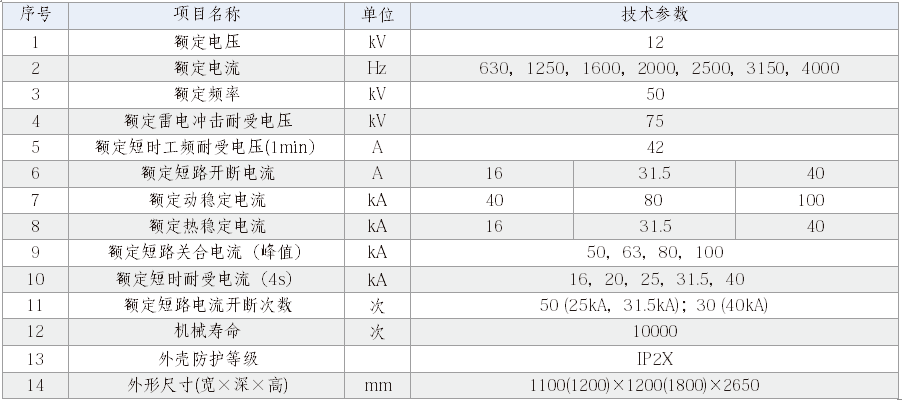

主要技術參數
