ZW8-12系列戶外高壓真空斷路器
適用范圍
ZW8-12系列戶外高壓真空斷路器是三相交流50Hz，額定電壓12kV的戶外高壓開關設備，主要用于城網、農網、變電站及工礦企業的配電系統中，作為分、合負荷電流，過載電流及短路電流之用，由于真空斷路器的特殊性能，尤期適用于頻繁操作和無油化改過的場所。
結構特點
◆ 外殼采用不銹鋼材料或普通鋼板噴涂耐紫外線的戶外樹脂，產品的防腐性能優良；
◆ 外絕緣選用橡膠材料，絕緣可靠，防污穢能力強。內絕緣選用阻燃SMC材料和空氣組成復合絕緣，箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護要求；
◆ 斷路器可配置手動操動機構或電動操動機構，手動機構具有手動分、合閘和過流保護功能，電動機構需要獨立電源供電，除具有電動儲能、電動分、合閘和過流保護功能外，同時還具有手動儲能，手動分、合閘功能；
◆ 在斷路器側面加裝隔離開磁，形成戶外高壓真空斷路器隔離開關組合電器，增加了可見的隔離斷口，并具有可靠的防誤操作功能；
◆ 斷路器可加裝具有防涌流功能的復合控制器，當線路上發生故障時，可以速斷；
◆ 斷路器可加裝桿下遙控裝置，在桿下可用遙控器作開關分閘、合閘；
◆ 斷路器可加裝重合閘控制器、分段控制器構成自動重合器、自動分段器，是實現配網自動化的理想設備。

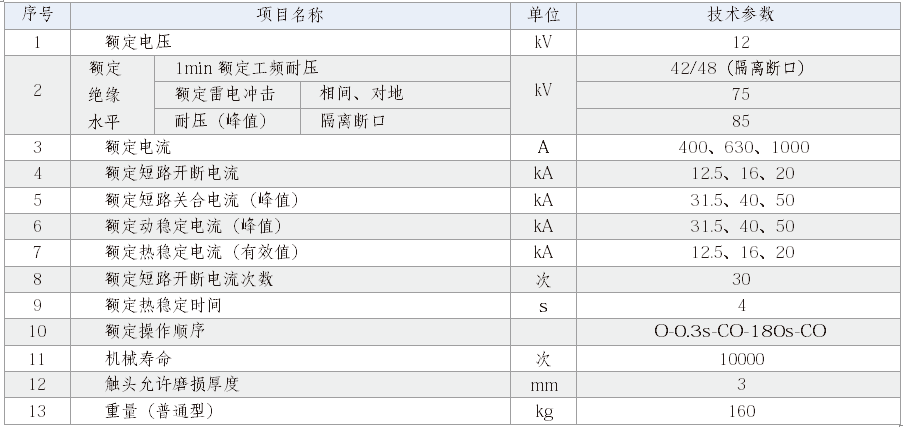

主要技術參數
