組合互感器 (JLS-10)
產品簡介
本產品主要由組合互感器和電表箱兩部分組成，組合互感器由兩臺或三臺單相電壓互感器和電流互感器組成，用25#變壓器油作絕緣介質，一、二次出線端均用瓷套管安裝在面板上。電度表箱裝在組合互感器側面，由一只有功電度表和一只無功電度表組成，具有計量精度高、重量輕、安裝方便、防竊電等優(yōu)點。
該系列電能計量箱適用于戶外額定電壓10kV，額定頻率50Hz的三相系統(tǒng)網(wǎng)路上。

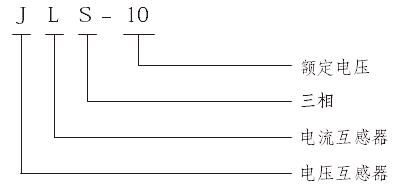

型號含義

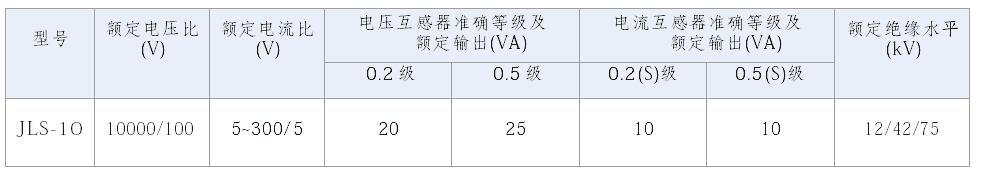

技術參數(shù)
額定電壓：10kV
準確等級：0.5和0.2級、0.5S和0.2S級
額定變比：電壓比3000/100、6000/100、10000/100、35000/100 電流比5~300/5（大電流變比可以定做）
該產品分為單變比和雙變比兩種類型，雙變比接線時，小電流比接AP1、AP2與CP1、CP2；大電流比接AP1、AP3與CP1、CP3。
